Stacionární kondenzační zásobníkové ohřívače vody s intenzivním ohřevem a nuceným odtahem - Q7C
Q7C
Záruka na nádrž: 3 roky
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Kondenzační ohřívače vody se instalují hlavně v prostorách, kde není k dispozici komín a výstavba nového komína by byla ekonomicky nebo technicky příliš náročná. Kondenzační plynové ohřívače vody jsou vhodné tam, kde převládá pravidelný odběr spojený s vyšší spotřebou teplé vody.
Kondenzační plynové ohřívače vody QUANTUM zajišťují plynulou dodávku teplé vody v požadovaném objemu.
Vlastnosti
• Stacionární kondenzační ohřívač vody s vysokou účinností 109%
• Energetický štítek A, zátěžový profil XXL
• ERP účinnost 90 - 93 %
• Automatický systém směšování plyn/vzduch ( premix ), včetně modulace hořáku
• Integrovaná bezúdržbová elektrická anoda
• NOx emise ≤ 37 mg/kWh
• Tichý provoz (<45 dB(A) ve vzdálenosti 2m )
• Variabilní nastavení teploty od 40°C do 80°C s týdenním programem
• Flexibilní možnosti odtahů ( s max. délkou 100m ) umožňuje instalace téměř kdekoliv
• Snadná diagnostika chyb včetně digitálně ovládaného týdenního programu
• Programovatelný cyklus proti legionelle
• Beznapěťový kontakt pro indikaci chybových stavů pro BMS
• Q7C 120 dodáván s ocelovou paletou pro snadný transport a instalaci
• Vhodné pro odtahy spalin z hliníku nebo nerezi
Záruka na nádrž: | 3 roky |
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 2,0 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-80 °C |
Krytí elektrické části: | IP 20 |
Připojovací napětí: | 220-240 V / 50 Hz |
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201 / říjen 2010
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Elektrický příkon (W) | Doba ohřevu o t=28°C (min) | Trvalý výkon při t=28°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q7C-60-120 | A | XL | 217 | 29,0 | 31,0 | 45 | 14 | 960 | 3,10 | 2,60 |
| Q7C-100-150 | A | XXL | 368 | 30,0 | 32,7 | 45 | 22 | 1100 | 3,20 | 2,70 |
| Q7C-100-199 | A | XXL | 368 | 47,0 | 50,3 | 79 | 14 | 1600 | 5,00 | 4,30 |
| Q7C-100-250 | A | XXL | 368 | 57,0 | 60,4 | 115 | 12 | 1900 | 6,00 | 5,20 |
| Q7C-120-300 | - | 3XL | 480 | 78,0 | 84,2 | 95 | 11 | 2600 | 8,30 | 7,10 |
| Q7C-120-400 | - | 3XL | 480 | 95,0 | 100,7 | 145 | 9 | 3100 | 10,10 | 8,70 |
| Q7C-120-500 | - | 3XL | 480 | 116,0 | 121,8 | 240 | 8 | 3800 | 12,30 | 10,50 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

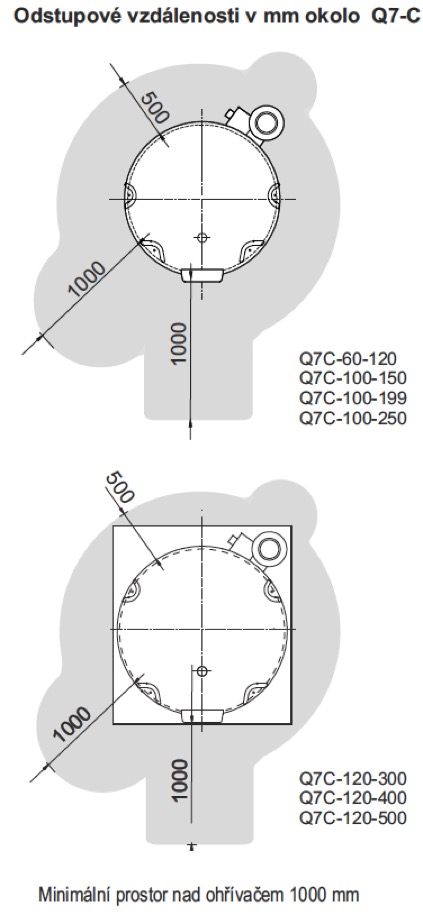

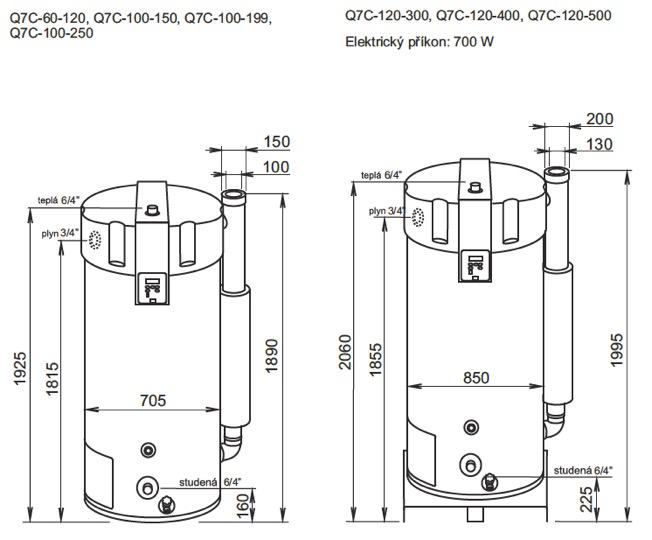

Rozměry ohřívačů
| Typ ohřívače | Připojení studené vody | Připojení teplé vody | Připojení plynu (mm) | Vypouštěcí ventil | Průměr odvodu kondenzace (mm) | Průměr odtahu spalin (mm) | Hmotnost(kg) |
|---|---|---|---|---|---|---|---|
| Q7C-60-120 | 1 ½" | 1 ½" | 3/4 | 1" | ⌀ 40 | 100/150 | 177 |
| Q7C-100-150 | 1 ½" | 1 ½" | 3/4 | 1" | ⌀ 40 | 100/150 | 214 |
| Q7C-100-199 | 1 ½" | 1 ½" | 3/4 | 1" | ⌀ 40 | 100/150 | 214 |
| Q7C-100-250 | 1 ½" | 1 ½" | 3/4 | 1" | ⌀ 40 | 100/150 | 214 |
| Q7C-120-300 | 1 ½" | 1 ½" | 3/4 | 3/4" | ⌀ 40 | 130/200 | 405 |
| Q7C-60-120 | 1 ½" | 1 ½" | 3/4 | 3/4" | ⌀ 40 | 130/200 | 405 |
| Q7C-120-500 | 1 ½" | 1 ½" | 3/4 | 3/4" | ⌀ 40 | 130/200 | 405 |
Odtah spalin
Q7-60-120, Q7C-100-150,Q7C-100-199, Q7C-100-250
Koaxiální odkouření (mm) D 100/150 – max. délka 40 m
Max. počet 45/90°kolen 7 ks
Dělené odkouření (mm) 2x D 100 – max. délka 55 m
Na každé instalované koleno 45° je třeba odečíst 1,2 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 4,6 m z celkové délky odtahu.
Dělené odkouření (mm) 2x D 130 – max. délka 100 m
Na každé instalované koleno 45° je třeba odečíst 1,4 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 2,4m z celkové délky odtahu.
Q7C-120-300,Q7C-120-400, Q7C-120-500
Koaxiální odkouření (mm) D 130/200 – max. délka 15 m
Max. počet 45/90°kolen 4 ks
Dělené odkouření (mm) 2x D 130 – max. délka 65 m
Na každé instalované koleno 45° je třeba odečíst 1,4 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 2,4 m z celkové délky odtahu.
Dělené odkouření (mm) 2x D 150 – max. délka 100 m
Na každé instalované koleno 45° je třeba odečíst 1,6 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 2,6 m z celkové délky odtahu.
