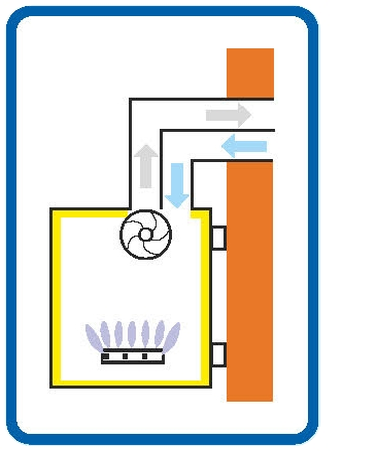

Závěsné plynové zásobníkové ohřívače vody s uzavřenou spalovací komorou a nuceným odtahem spalin Q7EU-80-VENT-C, Q7EU-120-VENT-C
![](/files/ckeditor/ohrivace/Q7-VENT-C/01.png)
![](/files/ckeditor//ohrivace/Q7EU-NORS/Sni%CC%81mek_obrazovky_2019-03-26_v%C2%A010.48.47.png)
![](/files/ckeditor//madeineu.png)

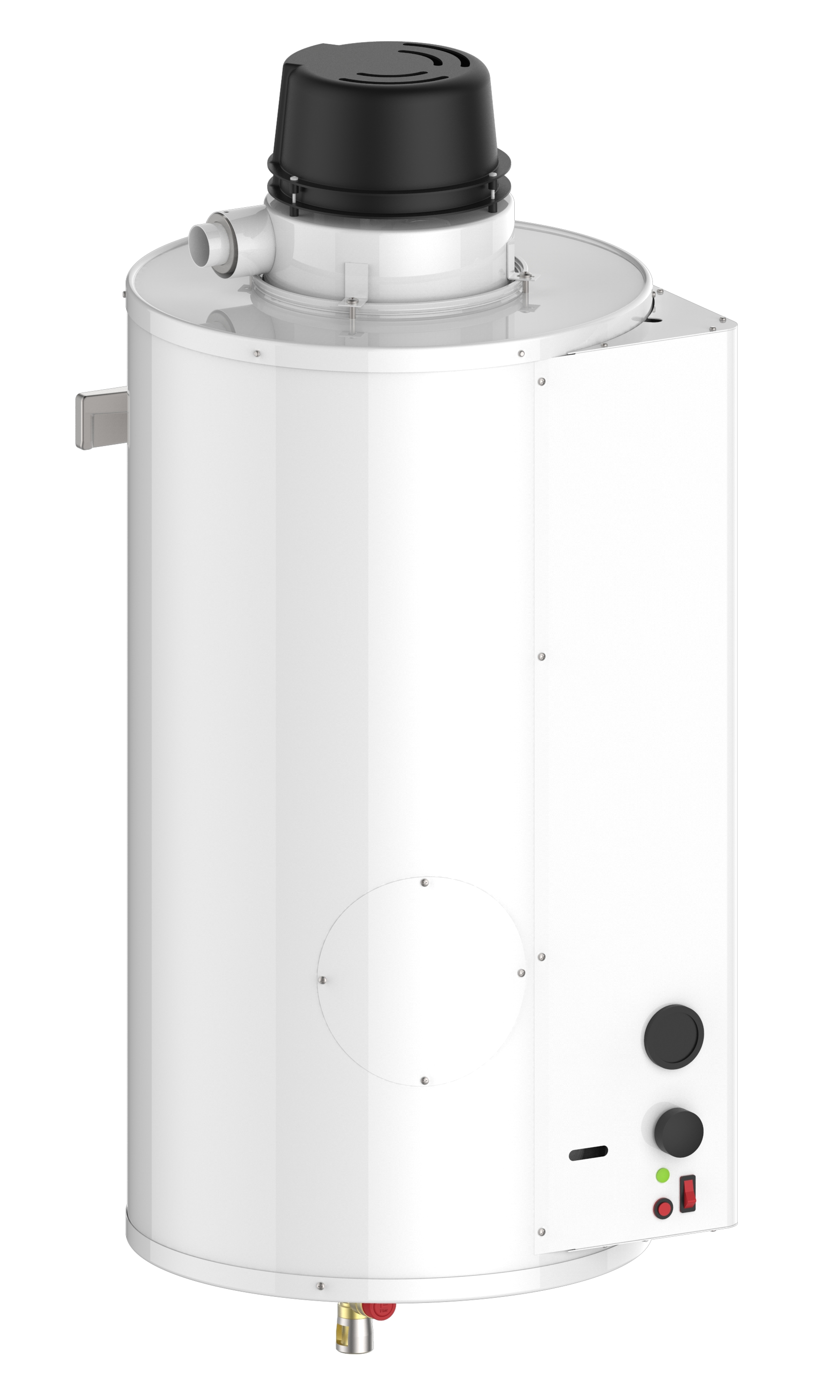

Q7EU-80-VENT-C, Q7EU-120-VENT-C
Záruka na nádrž: 3 roky
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE.
Výrobce má udělen certifikát ISO 9001.
Ohřívače se instalují v prostorách s nedostatečnou kubaturou místnosti nebo tam, kde není k dispozici komín a výstavba nového komína by byla ekonomicky nebo technicky příliš náročná. Lze je využít v domácnostech, penziónech, menších restauracích, sportovních objektech apod. Při montáži se zavěšují na stěnu. Přípojky na vstup studené, výstup teplé vody a přívodplynu jsou umístěny ve spodní části ohřívače, což usnadňuje připojování na rozvod vody a plynu.
![](/files/ckeditor//ohrivace/Q7EU-80-120-VENT-C/SX-80-120.jpg)
Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-80 °C |
Krytí elektrické části: | IP 20 |
Připojovací napětí: | 220-240 V/ 50 Hz |
Výkon elektrické části: | 26 W |
Je-li v rozvodu teplé vody cirkulace, připojuje se na vstup studené vody.
Umístění: Spotřebiče je možné umisťovat ve všech místnostech bez ohledu na jejich objem a možnost větrání, nutno provést v souladu s TPG 704 01.
Odtah spalin: Vyústění odtahu spalin na venkovní zdi (fasádě) musí být provedeno v souladu s ČSN 73 4201.
Konzola k zavěšení ohřívačeje součástí dodávky.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
Typ ohřívače | Třída ErP | Deklarováný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=25°C (min) | Trvalý výkon při t=25°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
---|---|---|---|---|---|---|---|---|---|
Q7EU-80-VENT-C | B | M | 75 | 5,0 | 4,5 | 28 | 153 | 0,53 | 0,39 |
Q7EU-120-VENT-C | B | L | 115 | 5,0 | 4,3 | 43 | 153 | 0,53 | 0,39 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

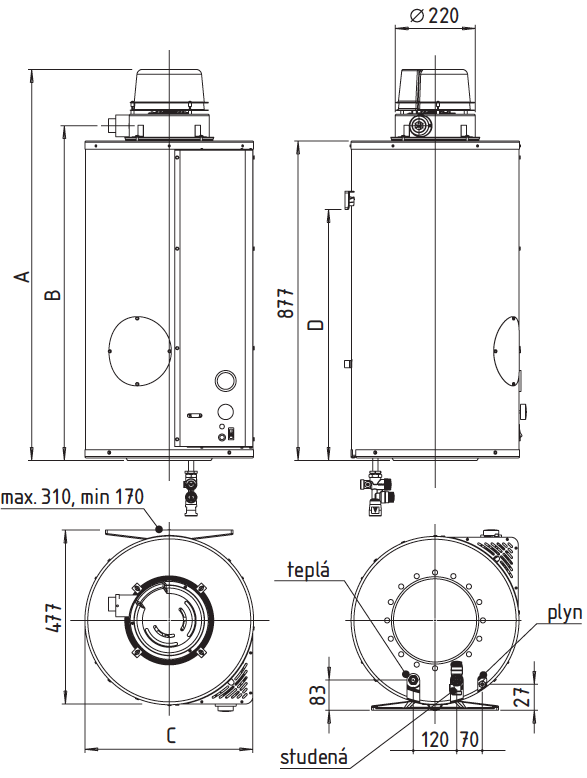

Rozměry ohřívačů
Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Připojení vody vstup/výstup | Připojení plynu | Průměr odtahu spalin (mm) | Hmotnost (kg) |
---|---|---|---|---|---|---|---|---|
Q7EU-80-VENT-C | 1070 | 877 | 463 | 690 | 1/2" | 3/8" | 60 / 38 | 53 |
Q7EU-120-VENT-C | 1430 | 1240 | 463 | 1050 | 1/2" | 3/8" | 60 / 38 | 78 |

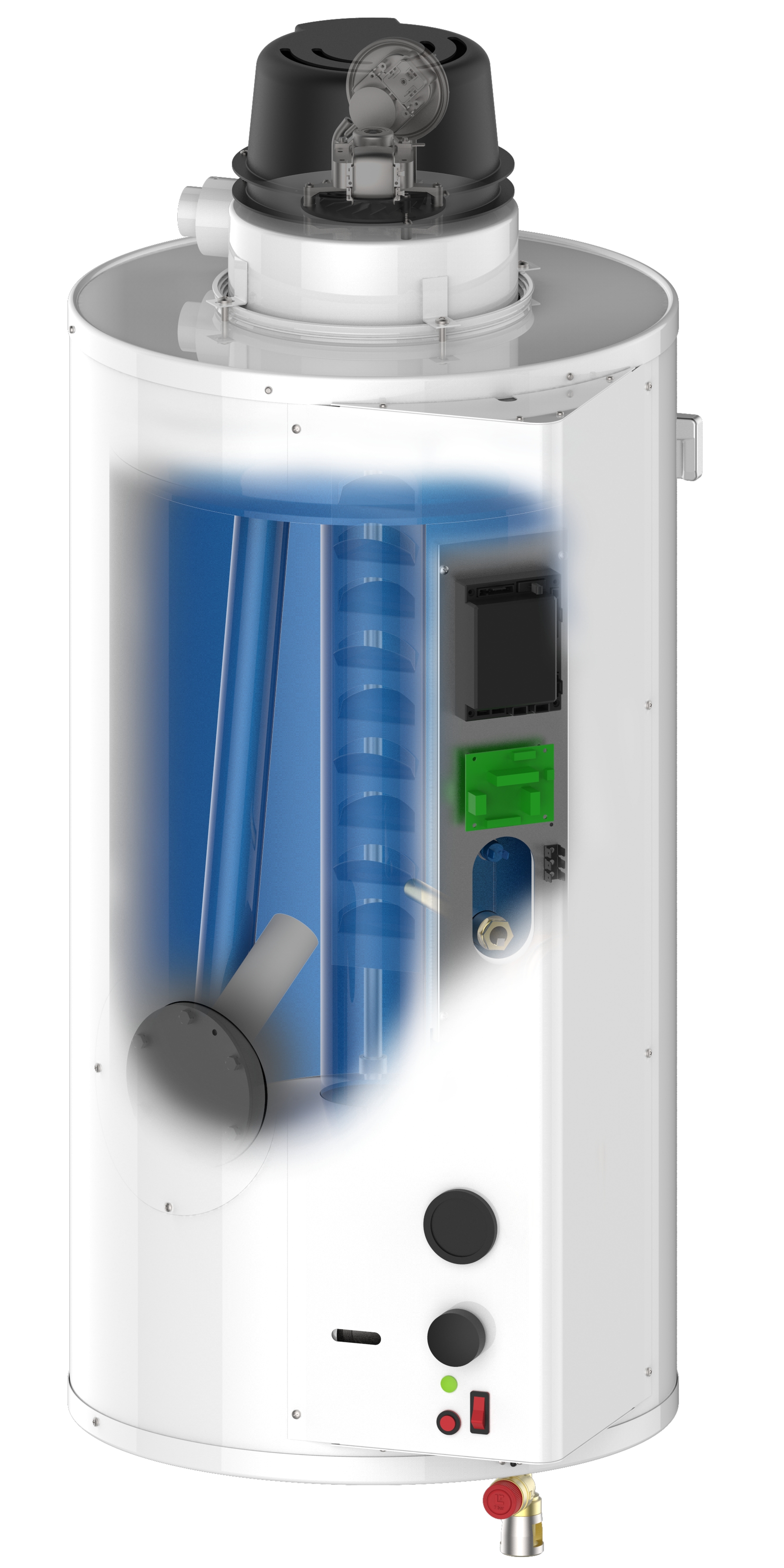

Fotogalerie Q7EU-80-VENT/C Q7EU-120-VENT/C
![](/files/ckeditor//ohrivace/Q7EU-80-120-VENT-C/SX080-trasp.jpg)
![](/files/ckeditor//Katalogove_list/Q7EU-80-120-VENT-C/Sni%CC%81mek_obrazovky_2019-05-16_v%C2%A020.59.16.png)
![](/files/ckeditor//Katalogove_list/Q7EU-80-120-VENT-C/Sni%CC%81mek_obrazovky_2019-05-16_v%C2%A021.01.27.png)
ODVOD SPALIN
![](/files/ckeditor/ohrivace/Q7EU-80-120-VENT-C/sx120-ASKITSV.286.jpg)
![](/files/ckeditor//ohrivace/Q7EU-80-120-VENT-C/sx120-ASKITSO.282.jpg)
![](/files/ckeditor//ohrivace/Q7EU-80-120-VENT-C/sx120-ASKITSS-C42.289.jpg)

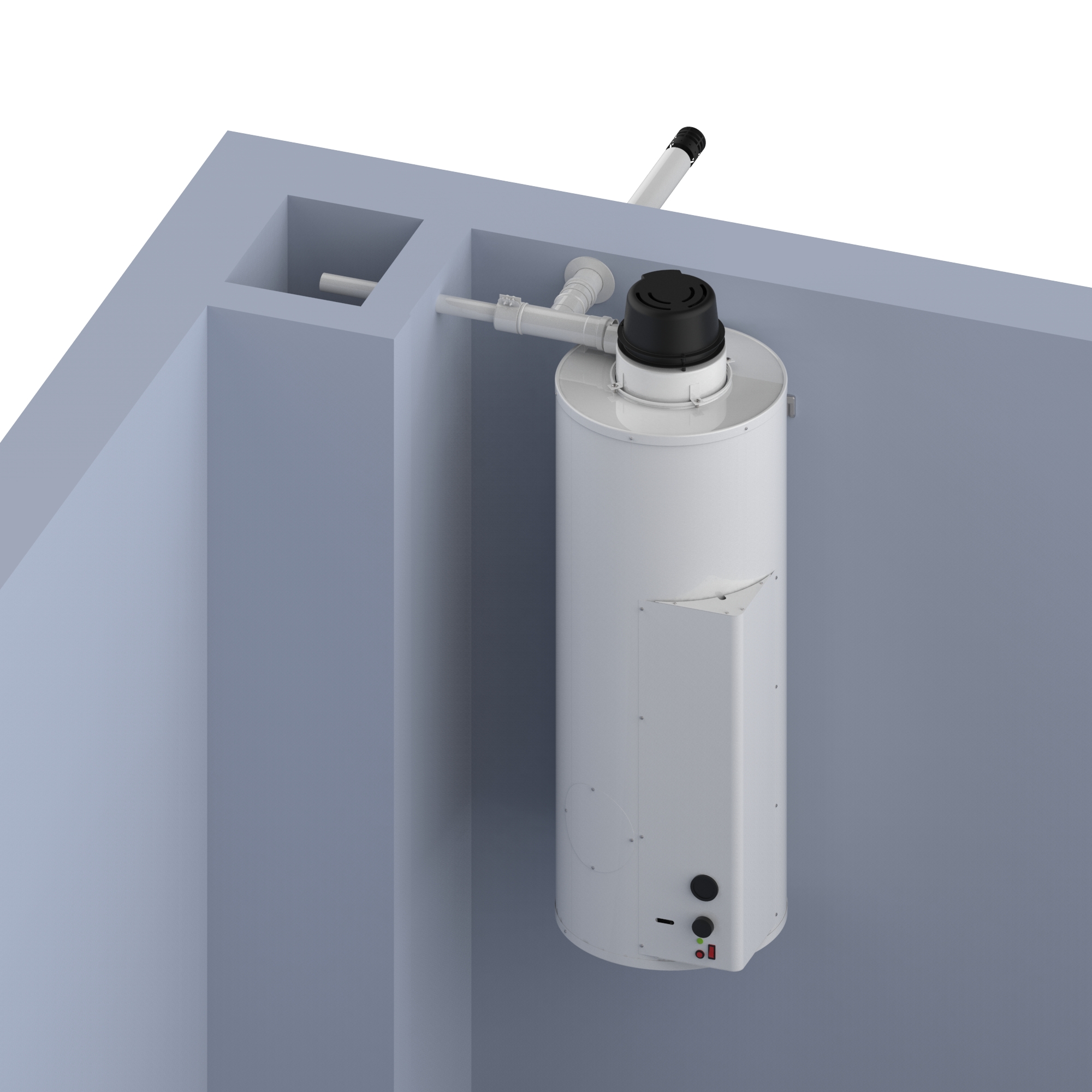

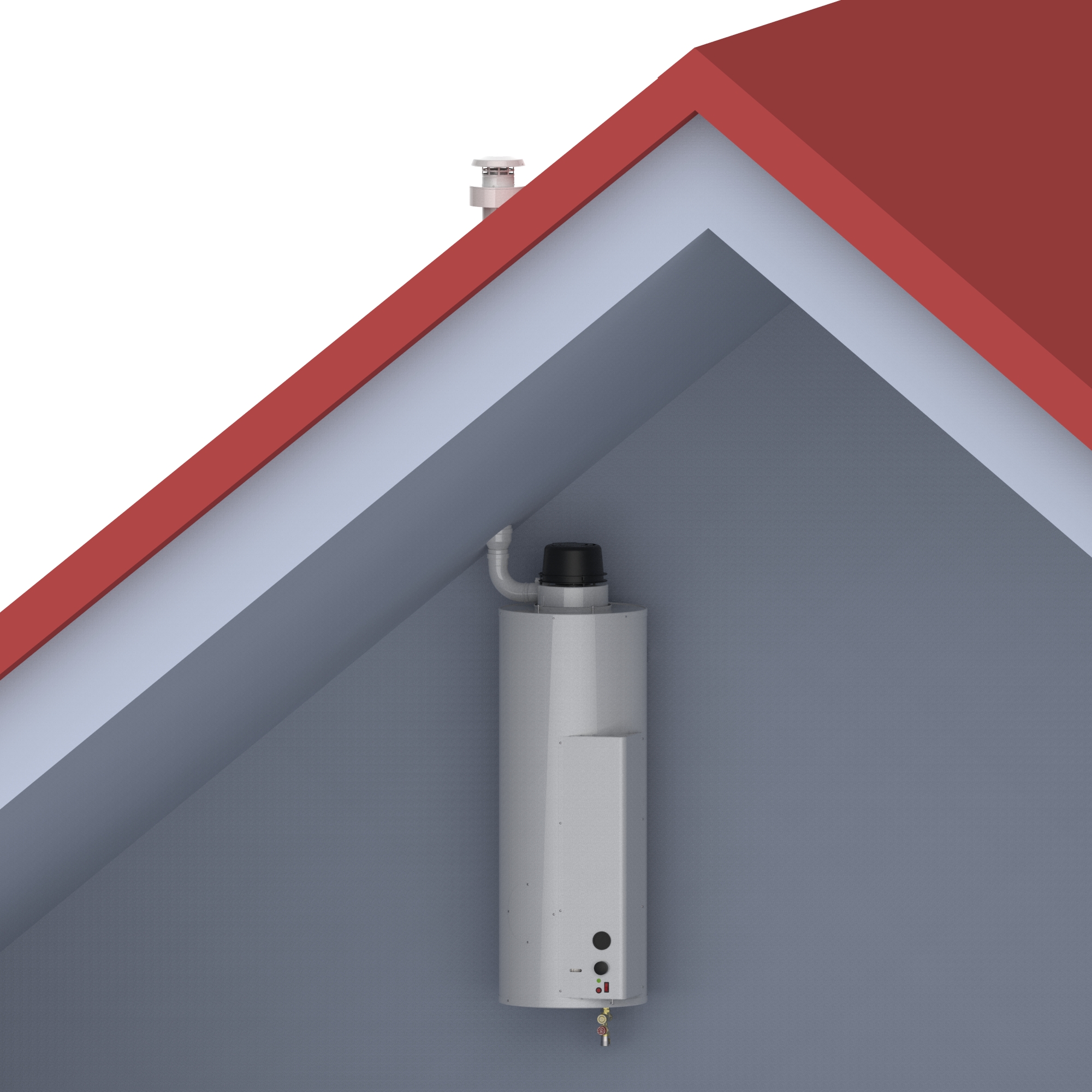

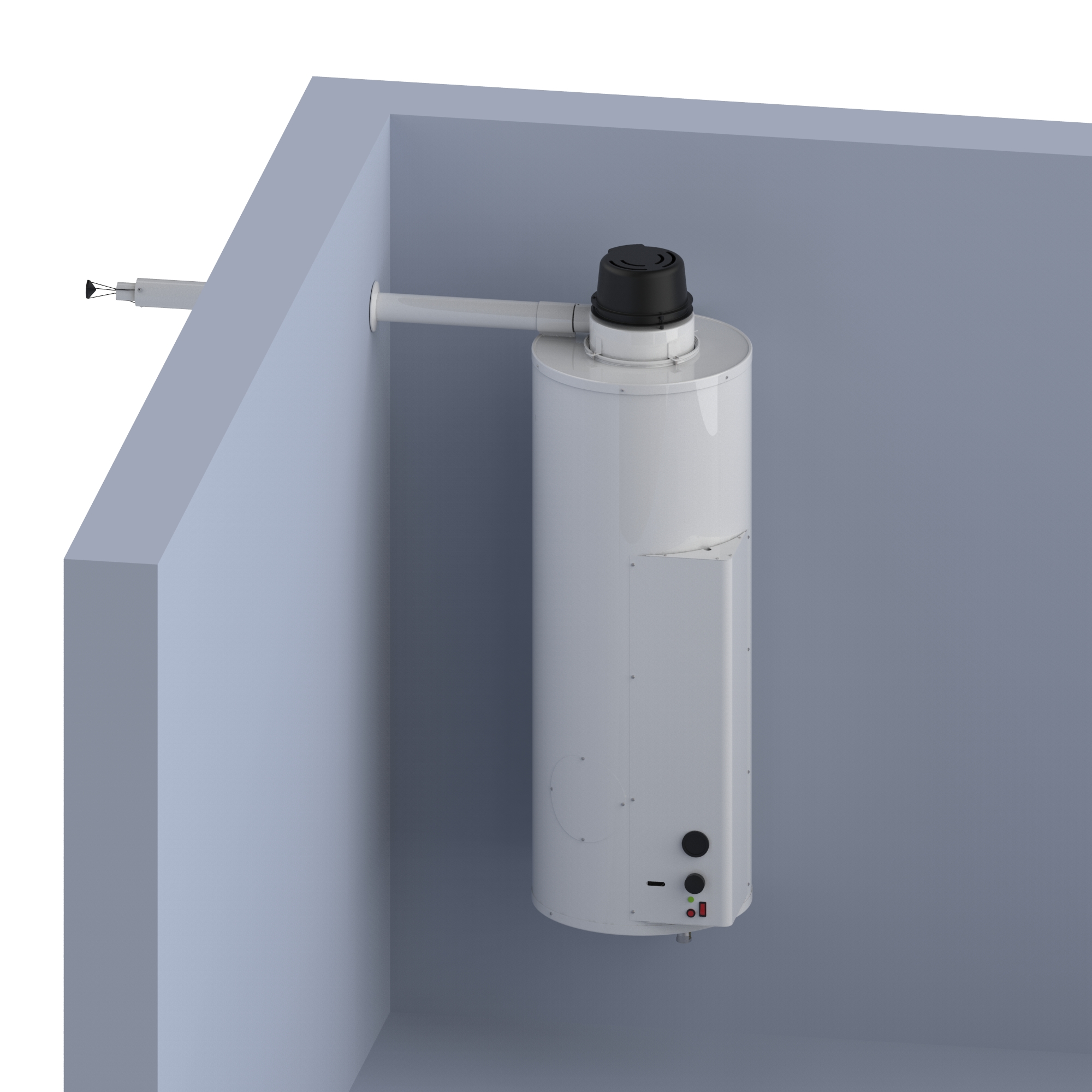

sada ASKITSV - max. délka 2m sada ASKITSO - ma. délka 3 m sada ASKITSS - max. délka 6 m
