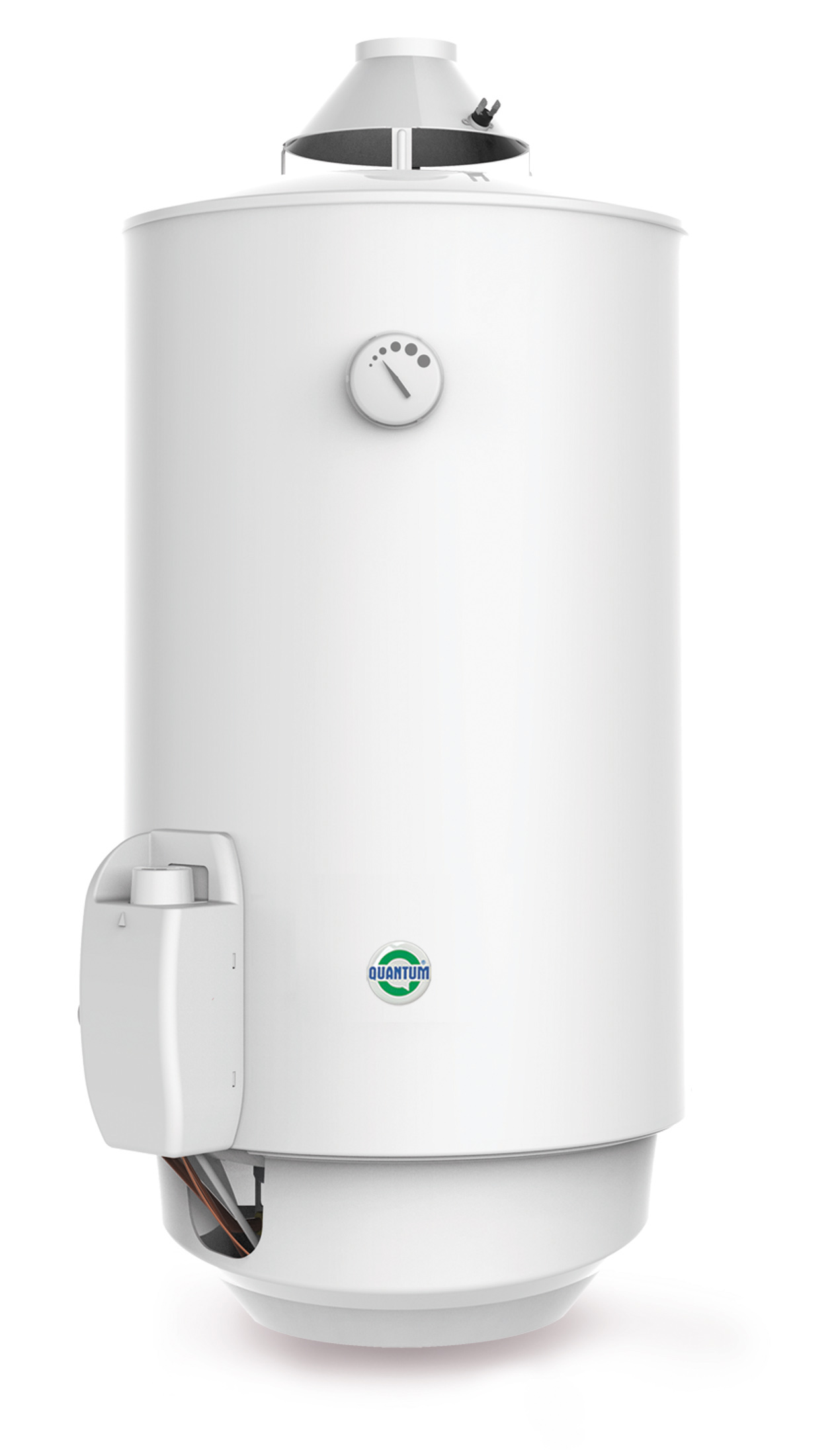

Závěsné plynové zásobníkové ohřívače vody s odtahem spalin do komína Q7EU-KMZ/E



Q7EU-KMZ/E
Záruka na nádrž: 5 let
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE.
Výrobce má udělen certifikát ISO 9001.
Ohřívače se instalují v domácnostech, penziónech, menších restauracích a sportovních objektech. Při montáži se zavěšují na stěnu. Přípojky na vstup studené, výstup teplé vody a přívod plynu jsou umístěny ve spdní části ohřívače, což usnadňuje připojování na rozvod vody a plynu.

Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-70 °C |
Je-li v rozvodu teplé vody cirkulace, připojuje se na vstup studené vody.
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201
Upozornění: V případě umístění ohřívače s kotli se jmenovité výkony sčítají a posuzuje se nárok na prostor s ohledem na celkový instalovaný výkon. Konzola k zavěšení ohřívače je součástí dodávky.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=25°C (min) | Trvalý výkon při t=25°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
---|---|---|---|---|---|---|---|---|---|
Q7EU-13-KMZ/E | B | M | 48 | 5,0 | 4,3 | 25 | 115 | 0,53 | 0,39 |
Q7EU-20-KMZ/E | B | M | 75 | 5,0 | 4,3 | 28 | 161 | 0,53 | 0,39 |
Q7EU-25-KMZ/E | B | M | 95 | 5,0 | 4,3 | 37 | 155 | 0,53 | 0,39 |
Q7EU-30-KMZ/E | B | L | 115 | 5,0 | 4,3 | 44 | 157 | 0,53 | 0,39 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.
Rozměry ohřívačů
Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr F (mm) | Rozměr J (mm) | Připojení vody vstup/výstup | Připojení plynu | Průměr odtahu spalin H (mm) | Hmotnost (kg) |
---|---|---|---|---|---|---|---|---|---|---|
Q7EU-13-KMZ | 652 | 512 | 450 | 100 | 373 | 279 | 1/2" | 1/2" | 81 | 24 |
Q7EU-20-KMZ | 865 | 725 | 450 | 100 | 601 | 264 | 1/2" | 1/2" | 81 | 30 |
Q7EU-25-KMZ | 1012 | 872 | 450 | 100 | 754 | 264 | 1/2" | 1/2" | 81 | 37 |
Q7EU-30-KMZ | 1171 | 1031 | 450 | 100 | 907 | 264 | 1/2" | 1/2" | 83 | 49 |
