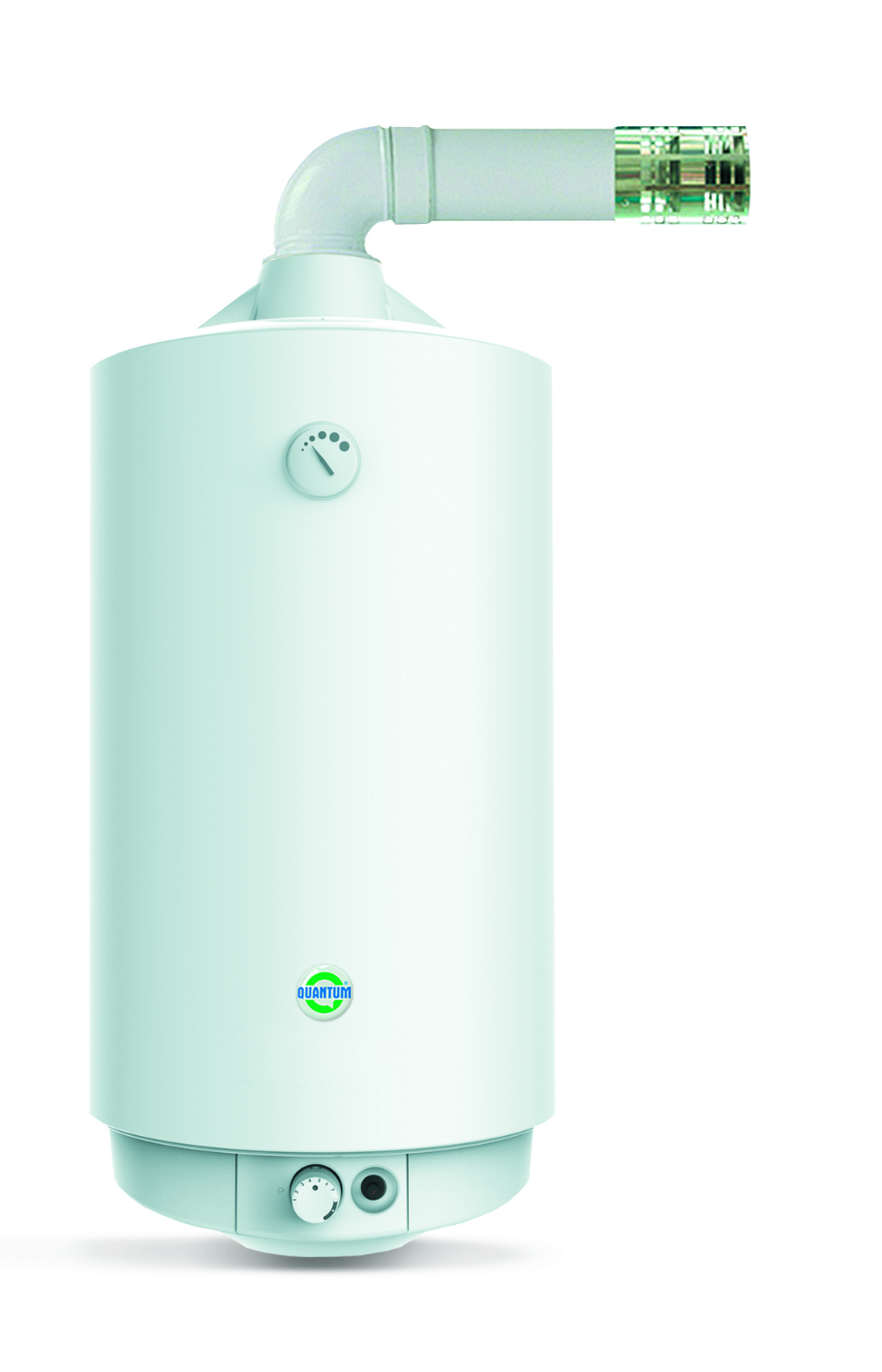

Závěsné plynové zásobníkové ohřívače vody s uzavřenou spalovací komorou a přirozeným odtahem spalin Q7EU-NODZ/E
Q7EU-NODZ/E
Záruka na nádrž: 4 roky
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE.
Výrobce má udělen certifikát ISO 9001.
Ohřívače se instalují v prostorách s nedostatečnou kubaturou místnosti nebo tam, kde není k dispozici komín a výstavba nového komína by byla ekonomicky nebo technicky příliš náročná. Lze je využít v domácnostech, penziónech, menších restauracích, sportovních objektech apod. Při montáži se zavěšují na stěnu. Přípojky na vstup studené, výstup teplé vody a přívodplynu jsou umístěny ve spodní části ohřívače, což usnadňuje připojování na rozvod vody a plynu.
Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-70 °C |
Je-li v rozvodu teplé vody cirkulace, připojuje se na vstup studené vody.
Umístění: Spotřebiče je možné umisťovat ve všech místnostech bez ohledu na jejich objem a možnost větrání, nutno provést v souladu s TPG 704 01.
Odtah spalin: Vyústění odtahu spalin na venkovní zdi (fasádě) musí být provedeno v souladu s ČSN 73 4201.
Konzola k zavěšení ohřívače je součástí dodávky.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarováný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=25°C (min) | Trvalý výkon při t=25°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-20-NODZ/E | B | M | 75 | 4,0 | 3,7 | 34 | 132 | 0,42 | 0,16 |
| Q7EU-25-NODZ/E | B | M | 100 | 4,0 | 3,7 | 44 | 136 | 0,42 | 0,16 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.
Rozměry ohřívačů
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr E (mm) | Rozměr F (mm) | Připojení vody vstup/výstup | Připojení plynu | Průměr odtahu spalin (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q7EU-20-NODZ/E | 945 | 702 | 495 | 100 | 45 | 495 | 3/4" | 3/8" | 100 / 60 | 33 |
| Q7EU-25-NODZ/E | 1125 | 847 | 495 | 100 | 45 | 640 | 3/4" | 3/8" | 100 / 60 | 52 |
