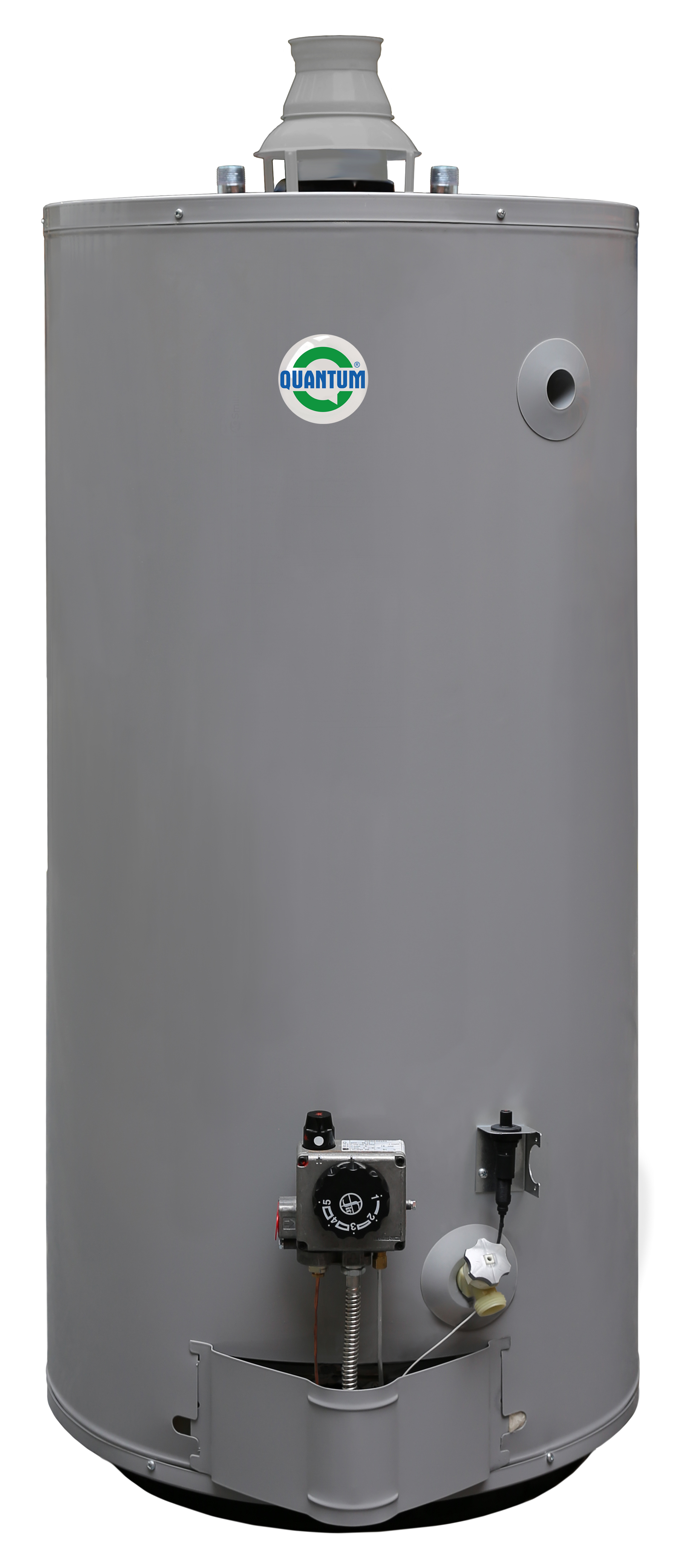

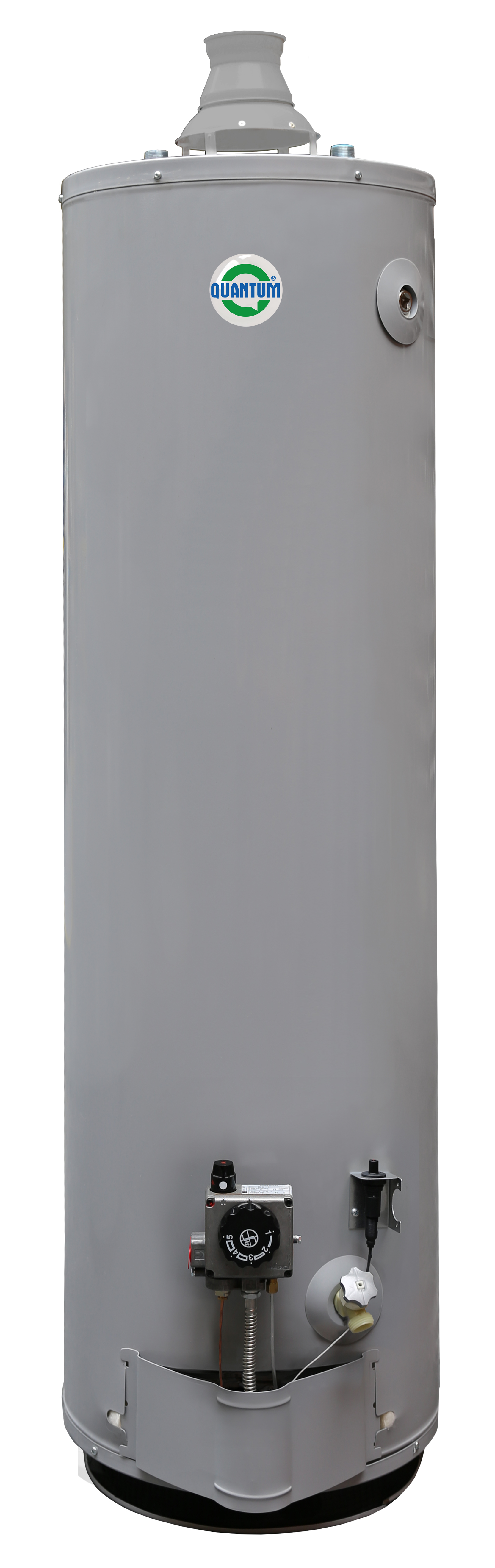

Stacionární plynové zásobníkové ohřívače vody s odtahem spalin do komína Q7EU-NORS
Q7EU-NORS
Záruka na nádrž: 5 let
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Ohřívače se instalují v domácnostech, penziónech, menších restauracích, sportovních objektech, apod. Přípojky na vstup a výstup teplé vody jsou v horní části ohřívače.
Vlastnosti
Záruka: | 5 let (na zásobník) |
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-70 °C |
Je-li v rozvodu teplé vody cirkulace, připojuje se k vypouštěcímu ventilu nebo na vstup studené vody.
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201.
Upozornění: V případě umístění ohřívače s kotli se jmenovité výkony sčítají a posuzuje se nárok na prostor s ohledem na celkový instalovaný výkon.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=28°C (min) | Trvalý výkon při t=28°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-30-NORS | B | L | 108 | 8,6 | 7,6 | 19 | 341 | 0,90 | 0,60 |
| Q7EU-40-NORS | B | XL | 144 | 10,1 | 8,6 | 23 | 375 | 1,10 | 0,70 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.
Rozměry ohřívačů
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr E (mm) | Připojení vody vstup/výstup | Průměr odtahu spalin (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| Q7EU-30-NORS | 1635 | 1470 | 405 | 205 | 335 | 3/4" | 80 | 49 |
| Q7EU-40-NORS | 1380 | 1220 | 560 | 205 | 335 | 3/4" | 80 | 56 |
