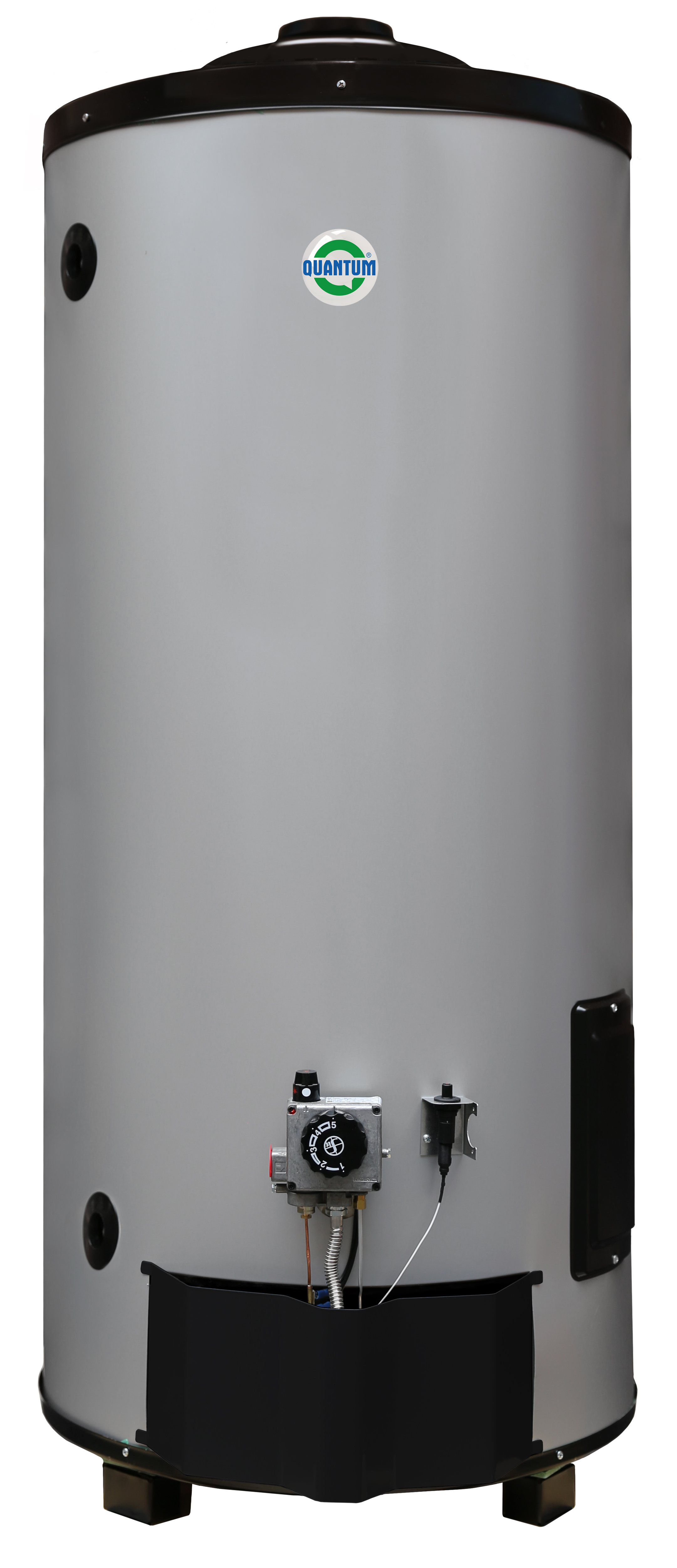

Stacionární plynové zásobníkové ohřívače vody s odtahem spalin do komína Q7EU-NRRS
Q7EU-NRRS
Záruka na nádrž: 5 let
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Ohřívače se instalují v domácnostech, penziónech, menších restauracích, sportovních objektech, apod. Přípojky na vstup a výstup teplé vody jsou v horní části ohřívače.
Vlastnosti
Záruka: | 5 let (na zásobník) |
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 1,8 - 2,5 kPa pro zemní plyn |
Rozsah provozního temostatu (± 3 °C): | 40-80 °C |
Je-li v rozvodu teplé vody cirkulace, připojuje se k vypouštěcímu ventilu nebo na vstup studené vody.
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.

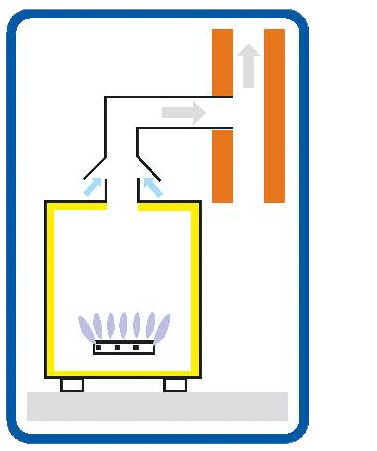

Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201.
Upozornění: V případě umístění ohřívače s kotli se jmenovité výkony sčítají a posuzuje se nárok na prostor s ohledem na celkový instalovaný výkon.
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Doba ohřevu o t=28°C (min) | Trvalý výkon při t=28°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|
| Q7EU-75-NRRS | B | XL | 268 | 19,9 | 16,8 | 22 | 730 | 2,10 | 1,30 |
| Q7EU-100-NRRS | B | XXL | 358 | 18,9 | 16,6 | 29 | 740 | 2,00 | 1,30 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.
Rozměry ohřívačů
| Typ ohřívače | Rozměr A (mm) | Rozměr B (mm) | Rozměr C (mm) | Rozměr D (mm) | Rozměr E (mm) | Připojení vody vstup/výstup | Průměr odtahu spalin (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| Q7EU-75-NRRS | 1595 | 1450 | 645 | 410 | 386 | 1" | 130 | 124 |
| Q7EU-100-NRRS | 1780 | 1660 | 705 | 410 | 375 | 1 1/4" | 130 | 151 |
