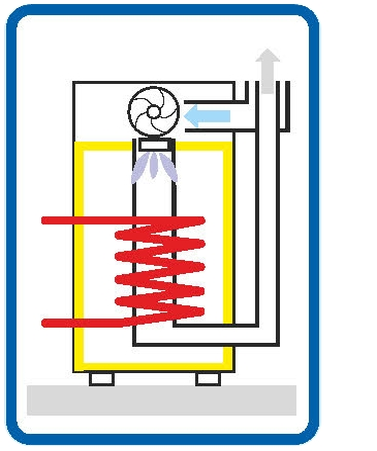

Stacionární kondenzační zásobníkové ohřívače vody s intenzivním ohřevem, nuceným odtahem spalin a integrovaným solárním tepelným výměníkem - Q7SU

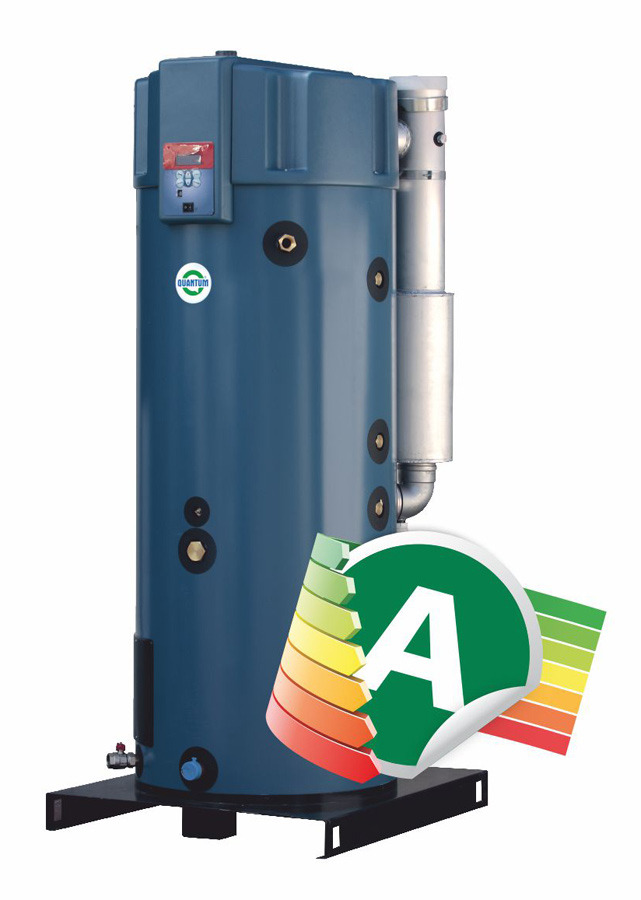

Q7SU
Záruka na nádrž: 3 roky
Ohřívače se vyrábějí podle norem a předpisů EU a splňují požadavky na udělení označení CE. Výrobce má udělen certifikát ISO 9002.
Kondenzační ohřívače vody se instalují hlavně v prostorách, kde není k dispozici komín a výstavba nového komína by byla ekonomicky nebo technicky příliš náročná. Kondenzační plynové ohřívače vody jsou vhodné tam, kde převládá pravidelný odběr spojený s vyšší spotřebou teplé vody.
Kondenzační plynové ohřívače vody QUANTUM zajišťují plynulou dodávku teplé vody v požadovaném objemu.
Vlastnosti
Maximální vstupní tlak vody: | 5 bar |
Připojovací tlak plynu: | 2,0 kPa pro zemní plyn |
Max. provozní teplota: | 40 - 80 °C |
Krytí elektrické části: | IP 20 |
Připojovací napětí: | 220-240 V / 50 Hz |
Umístění: Je nutno provést v souladu s TPG 704 01 a TD 800 02.
Odtah spalin: Je třeba řešit v souladu s ČSN 73 4201 / říjen 2010
Ohřívače jsou dodávány standardně seřízené na zemní plyn. Verzi pro propan specifikujte v objednávce.
Typy ohřívačů
| Typ ohřívače | Třída ErP | Deklarovaný zátěžový profil | Objem nádrže (l) | Jmenovitý příkon (kW) | Jmenovitý výkon (kW) | Elektrický příkon (W) | Doba ohřevu o t=28°C (min) | Trvalý výkon při t=28°C (l/hod) | Spotřeba zemního plynu (m3/h) | Spotřeba propanu (kg/h) |
|---|---|---|---|---|---|---|---|---|---|---|
| Q7SU-110-175 | A | XXL | 370 | 40,0 | 42,8 | 60 | 9 | 1140 | 4,20 | 3,60 |
| Q7SU-110-250 | A | XXL | 370 | 57,0 | 60,4 | 120 | 7 | 1900 | 6,00 | 5,20 |
Údaje v tabulkách jsou pouze orientační, skutečné hodnoty závisí na konkrétních podmínkách.
Uvedené hodnoty se vztahují na ohřev bez odběru vody.
Teplotní rozsahy regulačního termostatu je ± 3°C proti teplotě nastavené regulátorem teploty.

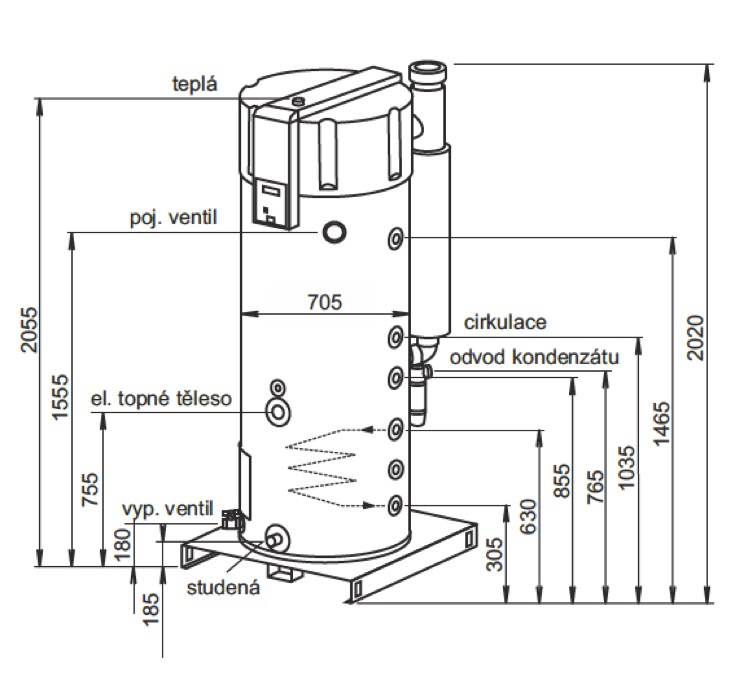

Rozměry ohřívačů
| Typ ohřívače | Připojení cirkulace | Připojení el. top. tělesa | Připojení výměníku vstup / výstup | Připojení vody vstup / výstup | Připojení plynu | Hmostnost (kg) |
|---|---|---|---|---|---|---|
| Q7SU-110-175 | 1" | 6/4" | 1" | 6/4" | 3/4" | 245 |
| Q7SU-110-250 | 1" | 6/4" | 1" | 6/4" | 3/4" | 245 |
| Typ ohřívače | Připojení studené vody | Připojení teplé vody | Připojení plynu ( mm ) | Vypouštěcí ventil | Průměr odvodu kondenzace (mm) | Průměr odtahu spalin (mm) |
|---|---|---|---|---|---|---|
| Q7SU-110-175 | 1½" | 1½" | 3/4" | 3/4" | Ø 40 | 100/150 |
| Q7SU-110-250 | 1½" | 1½" | 3/4" | 3/4" | Ø 40 | 100/150 |

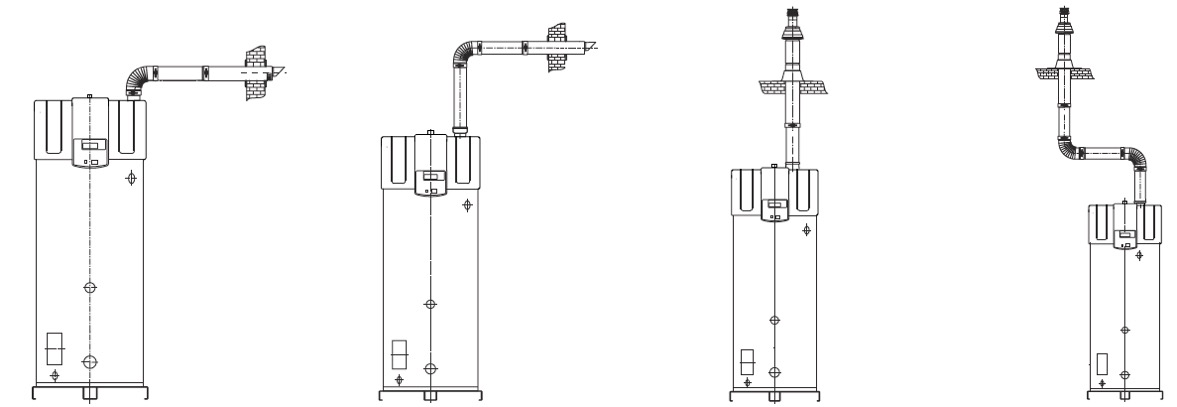

Odtah spalin
Q7SU-110-175, Q7SU-110-250
Koaxiální odkouření (mm) D 100/150 – max. délka 40 m
Max. počet 45/90°kolen 7 ks
Dělené odkouření (mm) 2x D 100 – max. délka 55 m
Na každé instalované koleno 45° je třeba odečíst 1,2 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 4,6 m z celkové délky odtahu.
Dělené odkouření (mm) 2x D 130 – max. délka 100 m
Na každé instalované koleno 45° je třeba odečíst 1,4 m z celkové délky odtahu.
Na každé instalované koleno 90° je třeba odečíst 2,4m z celkové délky odtahu.
