Solárne panely
Základní rozdělení solárních kolektorů:
Ploché deskové (vanové) kolektory
Kolektor se skládá z pevného rámu, který je zasklen tvrzeným sklem. Uvnitř rámu je v celé ploše umístěna tenkostěnná měděná trubička procházející od vstupu k výstupu. V celé ploše kolektoru pod měděnou trubičkou je vrstva tepelné izolace, která zabraňuje úniku tepla.
Ploché deskové (vanové) – vakuové kolektory
Vakuový deskový kolektor je v principu téměř shodný s klasickým slunečním deskovým kolektorem, ale pro zlepšení tepelněizolačních vlastností celého kolektoru je řešen jako vakuový. Celá rámová konstrukce kolektoru včetně zasklení a průchodek měděné trubky je řešena jako vzduchotěsná a v celém objemu kolektoru je vakuum, čímž se snižují úniky získaného tepla z kolektoru do okolního prostředí.
Trubicové vakuové kolektory
Konstrukce trubicových vakuových kolektorů je založená na systému řady skleněných trubic uspořádaných konstrukčně vedle sebe s tím, že v každé trubce je samostatně vedena měděná trubička, kterou protéká teplonosná látka. Tyto měděné trubičky jsou tedy „jakoby uzavřené“ v samostatných skleněných dvoustěnných vakuových trubicích.
Kolektor se skládá z pevného rámu, který je zasklen tvrzeným sklem. Uvnitř rámu je v celé ploše umístěna tenkostěnná měděná trubička procházející od vstupu k výstupu. V celé ploše kolektoru pod měděnou trubičkou je vrstva tepelné izolace, která zabraňuje úniku tepla.
Ploché deskové (vanové) – vakuové kolektory
Vakuový deskový kolektor je v principu téměř shodný s klasickým slunečním deskovým kolektorem, ale pro zlepšení tepelněizolačních vlastností celého kolektoru je řešen jako vakuový. Celá rámová konstrukce kolektoru včetně zasklení a průchodek měděné trubky je řešena jako vzduchotěsná a v celém objemu kolektoru je vakuum, čímž se snižují úniky získaného tepla z kolektoru do okolního prostředí.
Trubicové vakuové kolektory
Konstrukce trubicových vakuových kolektorů je založená na systému řady skleněných trubic uspořádaných konstrukčně vedle sebe s tím, že v každé trubce je samostatně vedena měděná trubička, kterou protéká teplonosná látka. Tyto měděné trubičky jsou tedy „jakoby uzavřené“ v samostatných skleněných dvoustěnných vakuových trubicích.

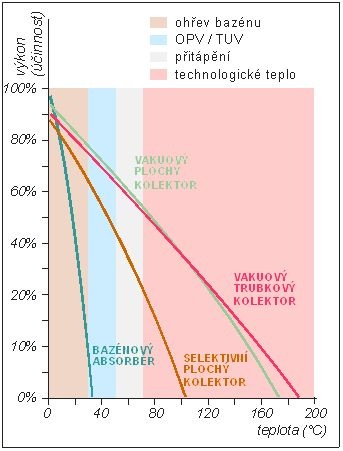

Graf účinnosti klasického a vakuového kolektoru
 |

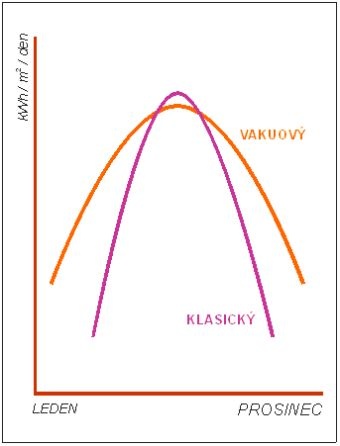

Graf účinnosti kolektorů podle typu konstrukce
 |
